特點

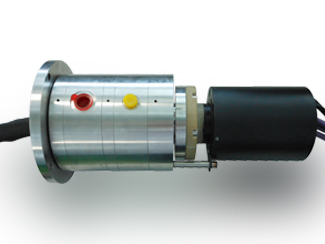

全盛氣（液）電組合滑環電信號與氣路、液路混走； 結構緊湊
可選項
電、氣、液路數、電纜長度、氣路、液路的工作介質及工作壓力、額定轉速
典型應用
鋼包運轉臺
電氣滑環技術指標
|
參數 |
數值 |
|
|
功率 |
信號 |
|
|
額定電壓 |
380VAC |
240VAC/VDC |
|
額定電流 |
10A/路 |
2A/路 |
|
絕緣體強度 |
≥1000MΩ/500VDC |
≥500MΩ/500VDC |
|
導線規格 |
AWG16鍍錫鐵氟龍絕緣 |
AWG22鍍銀鐵氟龍絕緣 |
|
導線長度 |
標準500mm |
|
|
絕緣電阻 |
500VAC/50Hz,60s |
|
|
動態電阻變化值 |
＜0.01Ω |
|
機械技術指標
|
參數 |
數值 |
|
額定轉速 |
0~20rpm |
|
工作溫度 |
-20℃－+80℃ |
|
工作濕度 |
60%RH或更高 |
|
接觸材料 |
貴金屬 |
|
殼體材料 |
工程塑料 |
|
防護等級 |
IP51 |
氣路參數
|
參數 |
數值 |
|
|
氣路 |
液路 |
|
|
路 數 |
2路 |
2路 |
|
壓 力 |
≤1.1Mpa |
≤1.1Mpa |
|
介 質 |
空氣 |
冷卻水 |
|
流量孔直徑 |
Φ6mm |
Φ6mm |
|
連接螺紋 |
G1/8"或根據客戶要求 |
M5或根據客戶要求 |
